製品紹介
UBM無電解めっきシステム
| モデル名称 | ELPS-UBM |
|---|---|
| 搬送枚数 | 50枚 |
| 対象サイズ | 6-8-12インチ |
| 基本処理仕様 | Ni/Pd/Au その他 |
| 対象材質 | SiC、Al、GaAs、GaN、サファイア その他 |
○システムコンセプト
- 25枚×2キャリア/１ラック
- インラインorアウトラインのスピンドライヤ
- オンライン通信システム対応可能
全自動ウェーハめっきシステム
| モデル名称 | SKY LANE 04～08 |
|---|---|
| チャンバー数 | 4～8チャンバ（最大8チャンバ） |
| 生産枚数 | 約4,000枚/月（Auめっき） 約8,000枚/月（Cuめっき） |
| 対象サイズ | 3-4-5-6-8インチ |
| 基本処理仕様 | Cu、Ni、Au、Sn |
| 対象材質 | シリコンウェーハ/GaAsウェーハ GaNウェーハ/その他ウェーハ |
○システムコンセプト
- 走行式スカラロボットにより安定搬送
- ダブルハンドスカラロボットD&W搭載
- 生産レシピ、生産記録、生産録画機能搭載(各種規格対応)
- オリジナル・フェイスダウンチャンバ
- カソードコンタクト洗浄機能搭載
- 省スペースとメンテナンス性に優れた、設計コンセプト
セミオートウェーハめっきシステム
| モデル名称 | UISAWS-01～014 |
|---|---|
| チャンバー数 | 1～14チャンバ（最大14チャンバ） |
| 生産枚数 | 約9,000枚/月(Au） 約9,000枚/月(Cu） |
| 対象サイズ | 3-4-5-6-8インチ |
| 基本処理仕様 | Cu、Ni、Au、Sn |
| 対象材質 | シリコンウェーハ/GaAsウェーハ GaN ウェーハ/その他ウェーハ |
○システムコンセプト
- オリジナルフェイスダウンチャンバ
- 生産性と多様性に優れた、装置設計
- 2カップ~14チャンバまで対応可能
RtoR コネクタ/材料部分めっき装置
| モデル名称 | UIRC-01～04 |
|---|---|
| ライン数 | 1条～4条（最大4条） |
| 搬送処理速度 | 1.0～25.0m／min |
| 対象製品 | コネクター材、又はフープ材 板厚ｔ0.06～2.0mm 幅5～120mm |
| 基本処理仕様 | 全面Ni＋部分Pd＋部分Au＋部分Sn 全面Cu＋全面Sn＋リフローなど |
| 対象材質 | Cu、合金、SUS など |
○装置コンセプト
- 狭ピッチマイクロコネクター製品を安定搬送、高品質めっき対応可能
- 車載コネクター製品を安定搬送、高品質めっき対応可能
- フープ材料を安定搬送、高品質めっき対応可能
- 各種部分めっき治具加工により部分めっき高精度に対応可能
- コンパクトかつ、生産性と多様性に優れた、装置設計
リードフレームめっき装置（RtoRタイプ部分）
| モデル名称 | UIRLF-02～04 |
|---|---|
| ライン数 | 2条～4条（最大4条） |
| 搬送処理速度 | 2.0～5.0m／min |
| 対象製品 | Cu材42AL材他 |
| 基本処理仕様 | Cu、Ni、Ag、Au、Sn |
○装置コンセプト
- オリジナルめっき治具（モールドマスクタイプ）により高品質めっき対応可能
- スポットめっき位置精度±0.07以下達成
- コンパクトかつ、生産性と多様性に優れた、装置設計
- 省エネルギーで、メンテナンスフリー
リードフレームめっき装置（シートタイプ部分）
| モデル名称 | UISLF–04or06 |
|---|---|
| ライン数 | 4列（最大6列） |
| 搬送処理速度 | 1.6～2.0m／min |
| 対象製品 | Cu材42AL材他 |
| 対応製品寸法幅 | 20～120mm |
| 長 | 120～300mm |
| 厚 | 0.10～0.25mm |
| 基本処理仕様 | Cu、Ni、Ag、Au |
○装置コンセプト
- オリジナルめっき治具（モールドマスクタイプ）により高品質めっき対応可能
- スポットめっき位置精度±0.05以下達成
- マトリックスタイプリードフレームに対応可能
- コンパクトかつ、生産性と多様性に優れた、装置設計

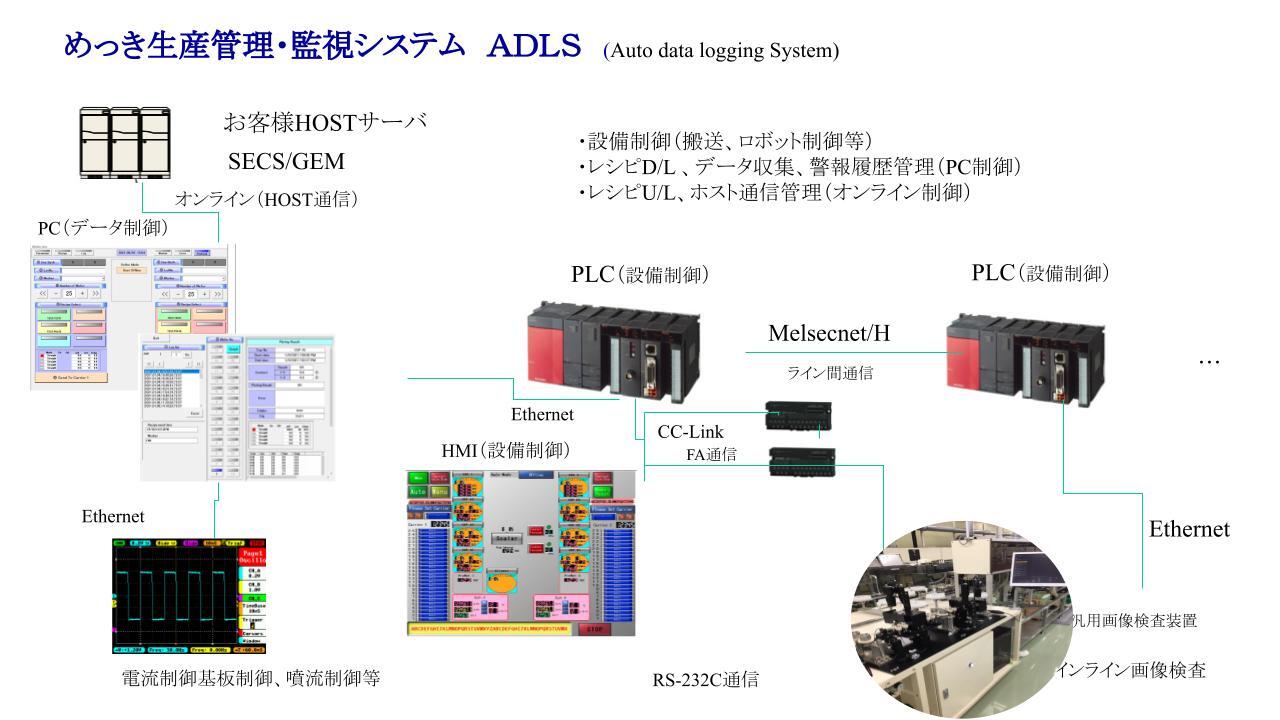

生産管理・監視システム
弊社独自開発の生産管理システムです。
生産データをリアルタイムで一括管理することができます。

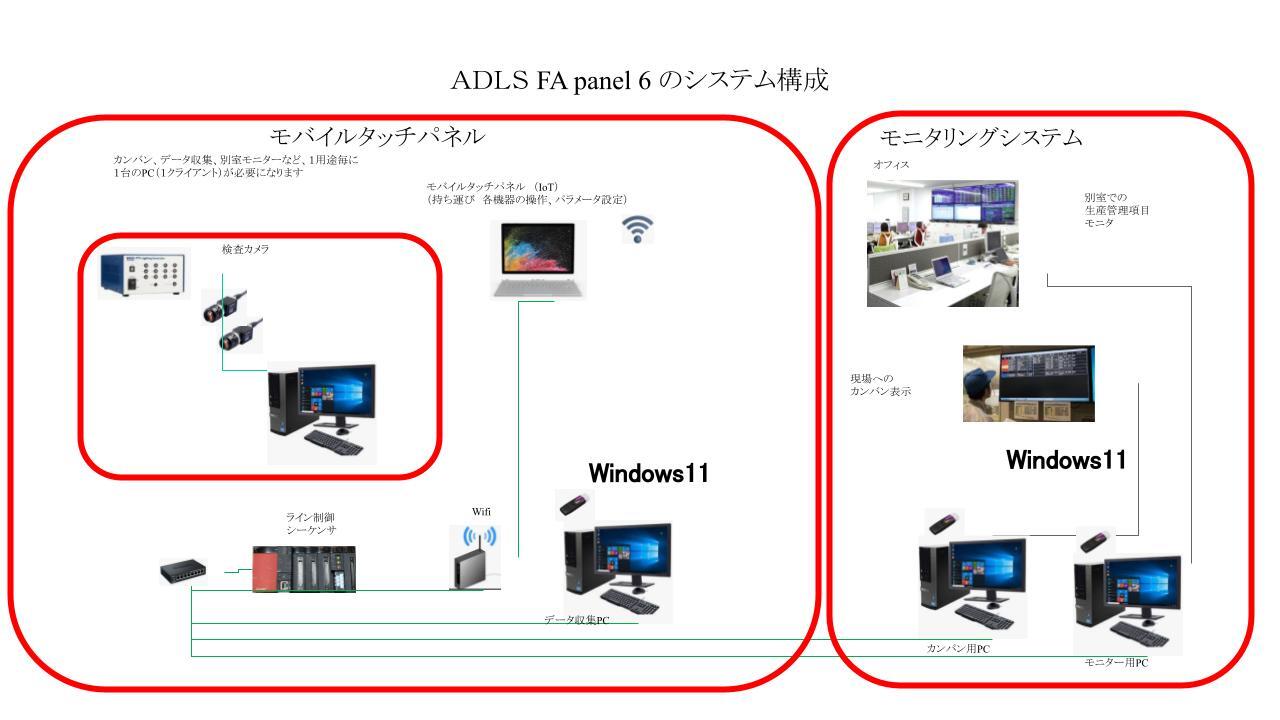

生産監視システム
上記ADLSがリアルタイムで生産データを一括管理できるので、これをオンラインで各端末にて確認ができるようにしたシステムです。
実験機めっきTool
樹脂加工関連
友藍サイエンス株式会社 青梅支店
紹介
樹脂加工熟練の職人が高品質、短納期で製品をお届けします

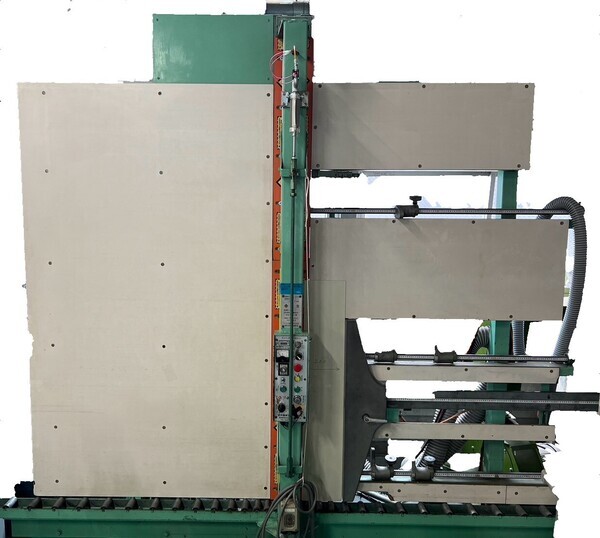

主要設備
- パネルソー(4X8) 1台
- 横きり盤 1台
- フライス盤
- 旋盤 1台
- プレーナー 1台
- ボール(タッパー)盤
- 溶接機 5台
- NCルーター(4X8) 1台
営業品目
樹脂加工一般 ・接着・曲げ・溶接等
パッキン等ゴム製品、板金、金属加工も承ります
取扱材料
塩ビ/アクリル/ポリカーボネート/ペット/ポリプロピレン/ポリアセタール
超高分子ポリエチレン/テフロン/MCナイロン/他
その他の材料につきましてもご相談ください。

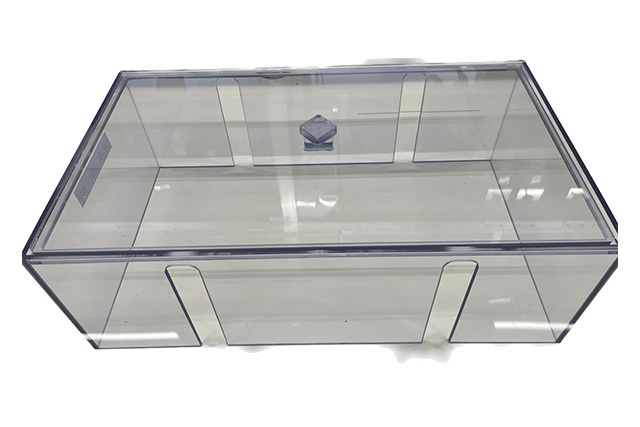

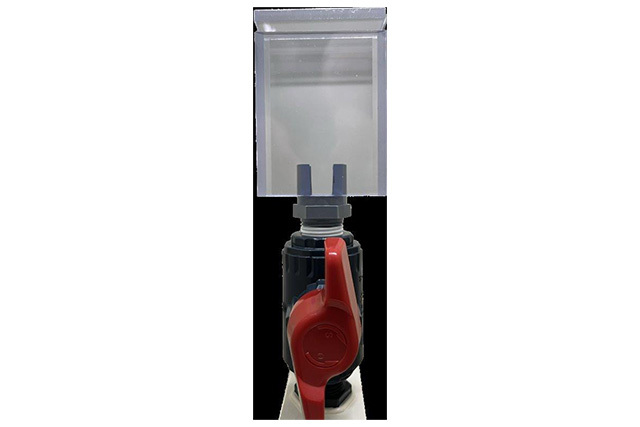

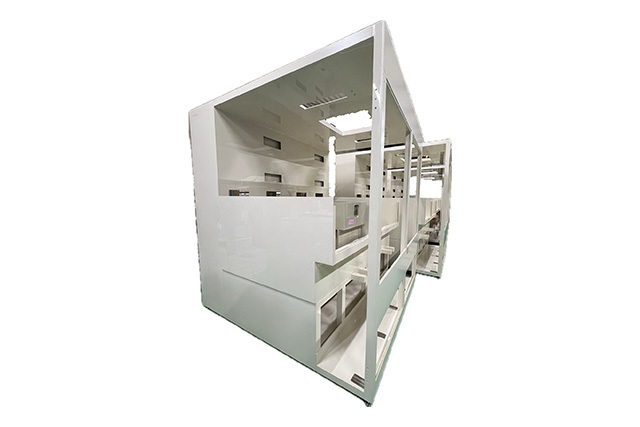

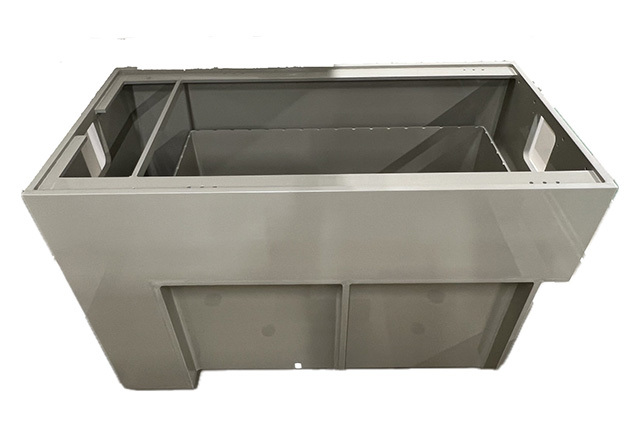

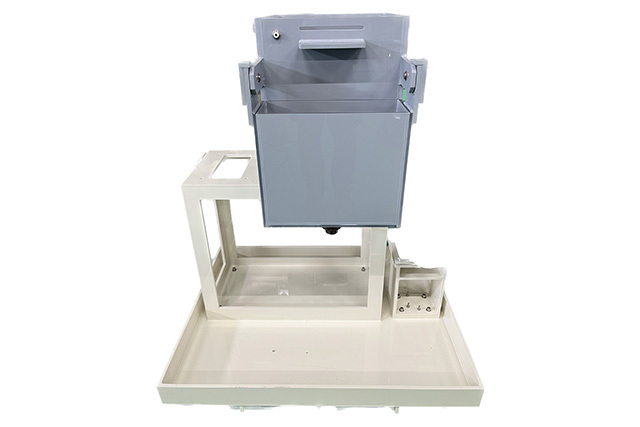

樹脂加工 製品一例
